黑體均勻校準積分球光源-條紋相機校準解決方案

2021-09-15

技術挑戰

在開發用于測量光源色溫 (CCT) 的相機系統時,對其進行正確的校準以提供準確的讀數是非常重要的。通常使用已知溫度的標準黑體光源來完成校準。 一家研究機構需要一個可以模擬 5000K 和 2856K 曲線的黑體光源來校準他們正在開發的條紋相機。 客戶要求該系統尺寸足夠小,可通過 340 mm的開口孔安裝到用于其測試配置的腔室中。


黑體均勻校準積分球光源-條紋相機校準解決方案(圖1)

圖1 條紋相機(來源于網絡圖片

Labsphere(藍菲光學)解決方案

Labsphere(藍菲光學)為客戶提供了一個準確、安全、易于使用且可以輕松集成到他們的測試環境中的黑體光源。系統中的 8 英寸的積分球有一個 2 英寸的開口,并配備了幾個**組件,使其能夠滿足客戶的規格要求:

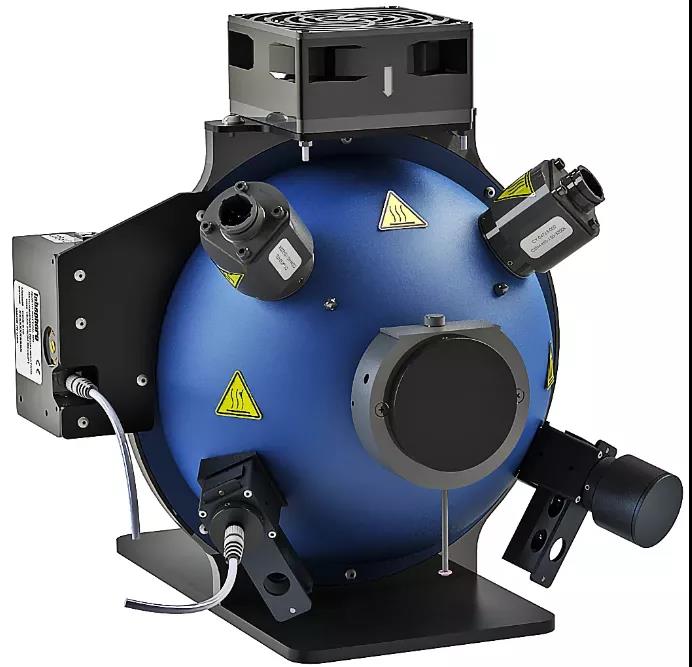

黑體均勻校準積分球光源-條紋相機校準解決方案(圖2)

圖2 藍菲光學提供的黑體校準積分球光源

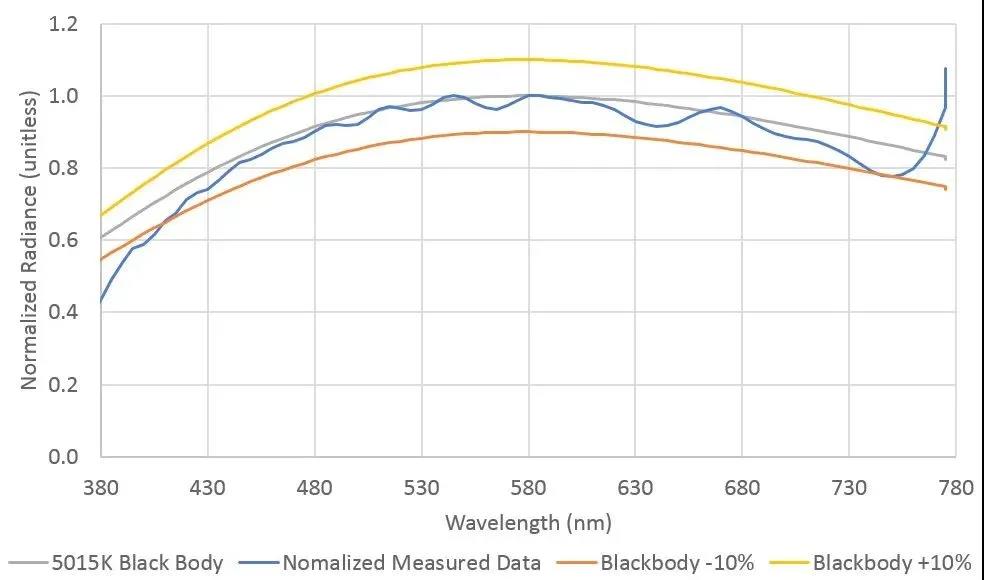

黑體均勻校準積分球光源-條紋相機校準解決方案(圖3)

圖3 標準化的測量輻亮度和5015K黑體曲線

  • 兩個鹵素?zé)簦稍陂_(kāi)口處提供高達 40,000 cd/m2 的光通量;

  • 開口端的色彩平衡 Omega 濾光片可調整 CCT 并將光譜輸出**匹配黑體曲線;

  • 硅探測器組件:用于測量可見光光譜通量的;以及光譜儀:用于測量?jī)纱螠y(cè)試之間的波長分布;

  • 兩個探測器的濾光片組件,包括一個快門滑片、附加色彩平衡 Omega 濾光片和一個用于第三個濾光片的滑片

  • 特定應用的安裝底板,設計用于安裝在腔室中,以及 3 米長的電纜,使電源機架和計算機能放在外面使用;

  • 制冷風扇,以防止意外灼傷和設備損壞。

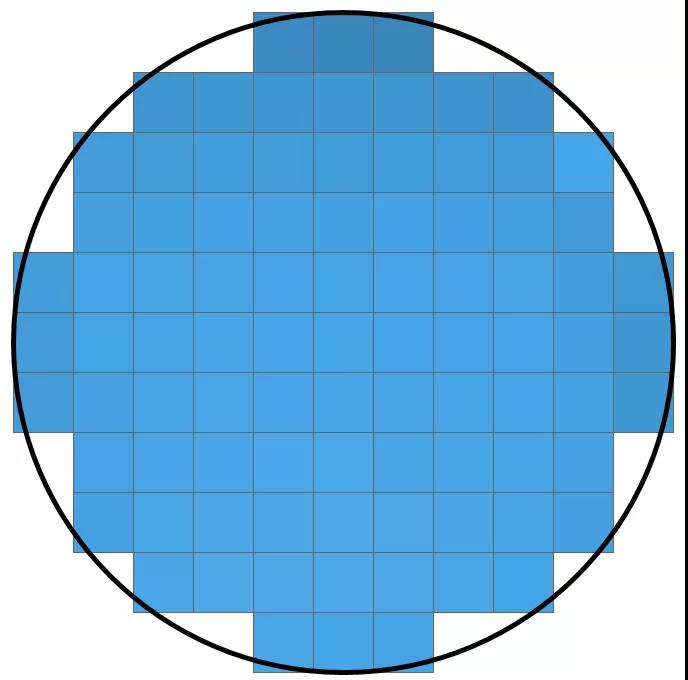

黑體均勻校準積分球光源-條紋相機校準解決方案(圖4)

圖4 面均勻性-97.5%

特點:

  • 具有 97.5% 的面均勻性,每次測試都能保證準確的結果;

  • 設計靈活,客戶可使用一個系統在多種溫度下校準相機;

  • 光譜輸出與客戶要求的黑體曲線**匹配,提供與標準黑體光源相同的精度;

  • 使用 Labsphere (藍菲光學)的 HELIOSense 軟件可以輕松對每個組件進行微調控制以及實時數據收集和可視化;

  • 提供的探測器可確保燈準確校準,并且提供可靠的測試數據。
